Yurtiçi ve Yurtdışı projelerimizde, uluslararası çözüm ortağımız DANPALON'un, kendinden kilitli polikarbonat levhalarını kullanarak yapılara estetik ve verim kazandırmaktayız.

Misyonumuz, polikarbonat levhalarla; sanayi, ticari ve endüstriyel yapılara, konutlara, kamu binalarına ve turizm işletmelerine çok farklı gereksinimler için alternatif projeler ve çözümler sunmaktır.

Plaka kalınlıkları 8, 10, 12 ve 16 milimetre, standart uzunluğu 12 metre, genişliği 60 veya 104 santimetre olan ve yanal üst çift tırnakları polikarbonat kilit veya alüminyum konektörler ile birleştirilen, polikarbonat hammaddeden çekilmiş gündüz aydınlatma sistemidir.

Çatı (üst ışıklandırma) ışıklığı, cephe kaplama ve cephe giydirme amacına yönelik kullanılan, tek hücreli ve çok hücreli yapıya sahip olan plakalar, polikarbonat hammaddeden çekilen düz veya eğik, gün ışığı alma sistemi olarak uygulanmaktadır.

Işıklık malzemesi; polikarbonat veya alüminyum konektörler ile birleştirilebilir.Işıklık malzemesinin aksesuarları içerisinde beton, ahşap, çelik veya alüminyum çerçevelerden sabitleme elemanları yer almaktadır.

Uygulama Alanları

  • cephe kaplama ve giydirme uygulamalarında
  • kapalı spor salonu inşasında
  • stadyum inşasında
  • alışveriş merkezleri cephelerinde ve çatılarında
  • fabrika binaları inşasında
  • pazaryerleri inşasında
  • yaya üst geçitleri inşasında
  • çatı ışıklıkları uygulamalarında
  • giriş saçakları uygulamalarında
  • sera inşasında
  • otopark ve otobüs durakları inşasında kullanılmaktadır.

Geleneksel çatı malzemelerinin kırılması veya çatlaması, değiştirmek için gerekli zaman ve masraf sorunlarını beraberinde getirir. Danpalon malzemenin kırılmama özelliği her türlü fırtına, dolu, kar gibi hava etkenlerinden hatta kötü niyetli saldırılardan bile etkilenmez

Fabrikaların çatıdan doğal olarak ışıklandırılmaları genellikle çatının %25'ini kapsar. Geleneksel inşaat malzemelerinin kullanıldığı yapılarda özellikle uygulamadan kaynaklanan nedenlerden dolayı birkaç yıl içinde karşımıza yüksek ısı kayıpları sorun olarak çıkmaya başlar. Danpalon ile ısı kayıplarını ve izolasyon problemlerinizi çözen ve uzun yıllar içinde artı değer kazandıran bir üründür. Çok katlı yapısı ve içinde hava boşluğu kanalları ile diğer inşaat malzemelerine göre %50 daha etkili ısınmasıyla enerji problemlerinizi çözer.

Termoplastik özelliğinden dolayı alevi körüklemez,ateşe yaklaştırıldığında yanar, uzaklaştırıldığında kendiliğinden söner. Yangının büyümesini engeller.

  • Camdan %50- 80 oranında daha hafif,%90 oranında ışık geçirgenliğine sahip,
  • Yanmaz, alevi taşımaz,
  • Mükemmel ısı izolasyonu,
  • Esnek ve kolay montaj, kendiliğinden bükülebilir,
  • Çift UV koruması sayesinde doğa koşullarından etkilenmez,
  • Kırılmaya karşı dayanıklıdır,
    • Kalınlıkları 8, 10 ve 12 mm olan paneller için genişlik 600 mm ve kalınlığı 16 mm olan paneller için 600 mm ve 1040 mm.'dir.
    • Panellerin standart uzunlukları 11.98 metre olmakla birlikte, özel boy olarak daha uzun ve kısa boylarda üretim yapılabilir.
    • Kalınlık: 8, 10, 12 ve 16 mm için
    • genel yükseklik; 38, 40 ve 46 mm polikarbonat konektörler (kilit sistemi).
    • genel yükseklik; 62, 64 ve 70 mm alüminyum konektörler (kilit sistemi).

    Ürün Grupları ve Standart Ölçüleri

    Malzeme Adı Kalınlık Genişlik Uzunluk Özellik
    SOLID 4 MM 60 CM 1200 CM Cam görünümlü
    DUAL 8 - 10 MM 60 CM 1200 CM Tek odacıklı
    MULTICELL 8 - 10 -12 - 16 MM 60 ve 104 CM 1200 CM Çok odacıklı

    Levha Tipine Göre Kesitler

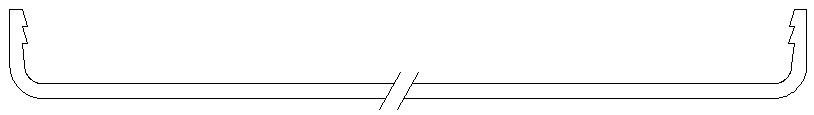

    Solid(4mm)

    Solid

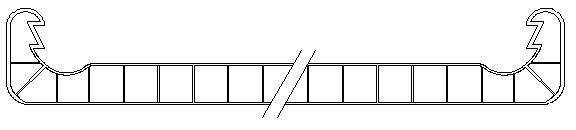

    Dual(8-10mm)

    Dual

    Multicell(8-10-12mm)

    Multicel81012

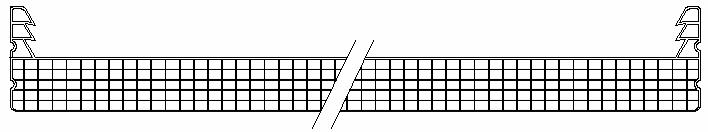

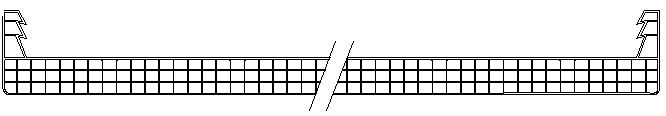

    Multicell(16mm)

    Multicell16

    Çok hücreli (multicell) 16mm kalınlığındaki polikarbonat paneller, 5 cidarlı ve kendinden kilitli (çift tırnaklı) mekanizmaya sahiptir.

    Çok hücreli (multicell) 8mm, 10mm ve 12mm kalınlığındaki polikarbonat paneller, 4 cidarlı ve kendinden kilitli (çift tırnaklı) mekanizmaya sahiptir.

    Alev almama özellikli (fire resistant) ve izole edilmiş (su, ısı, ses, yangın) polikarbonat paneller; eğik, küresel ve dikey uygulamalar için ışıklık sistemidir.

    Işıklık ve cephe giydirme amaçlı kullanılan polikarbonat paneller soyulmaz, çatlamaz, kırılmaz ve fiber patlaması yapmaz. Bu sebeple kendinden kilitli polikarbonat paneller; ışık geçirgenlik kaybına, sararmaya ve darbelere karşı 10 yıl garantilidir.

    Işık geçirgenlik özelliği üst düzeyde olan polikarbonat paneller ültraviyole (U.V.) ışınlarının zararlı etkilerine karşı yüksek ve sürekli koruma sağlar.

    Kendinden kilitlenir sistem su geçirmez ve su sızıntısı yapmaz özelliklere sahiptir. Dikey aydınlatma amacına yönelik kullanılan paneller yüksek izolasyon sağlar. Özellikle, 16mm kalınlıklı çok hücreli panellerin ısı yalıtım katsayısı (izolasyon katsayısı) K=1.53 w/m2 oC 'dir.

    Darbe dayanımı ve ışık geçirgenlik özelliği çok yüksek olan kendinden kilitli ve çok hücreli polikarbonat paneller; okul, kapalı spor salonları, pazaryeri, otopark, yaya üst geçitleri ve otobüs durakları gibi darbe emniyeti gerektiren mekânlarda kolay kullanım sağlar.

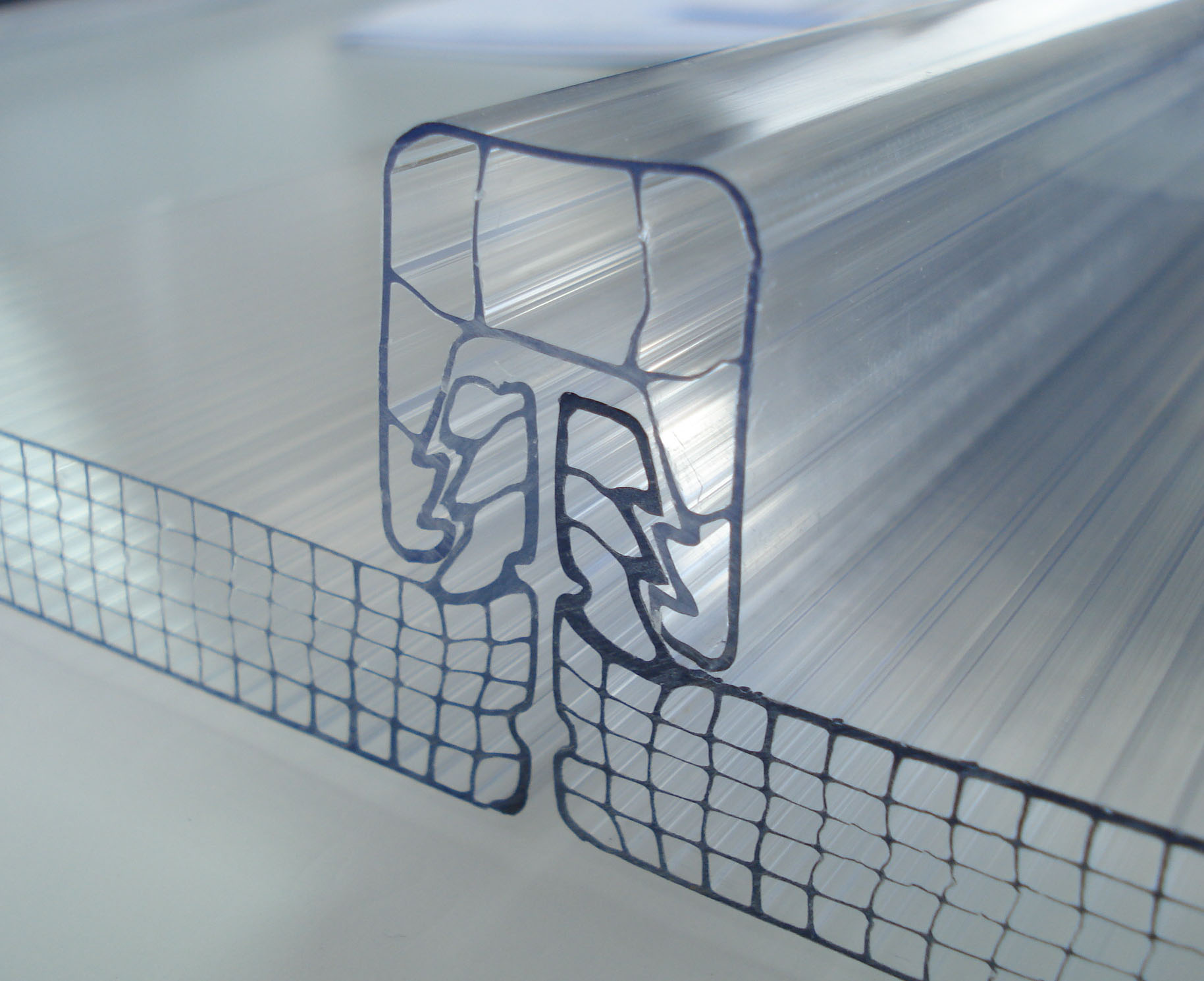

    kesit

    Hammadde

    Tanım Test Yöntemi Birim Değer
    Yoğunluk ISO R 483 G/m3 1,2
    Gerilme Gücü DIN 53 455 N/mm2 85-70
    Gerilme Gücü DIN 53 455 N/mm2 85-70
    23 C sıcaklıkta uzama DIN 53 455 % 80-120
    23 C'de çentikli çubuk üzerinde esneme DIN 53 453 kJ/m2 >25
    Genişleme Katsayısı DIN 53 732 m/m.°C 70,10°6

    Bağlayıcılar

    Paslanmaz çelikten yapılan klipsler, Shade ASTM A240 938 tip 304 ostenitik çelikten yapılırlar ve düz başlı cıvataları desteklemek amacı ile kullanılır.

    Polikarbonat kilit profillerinin ağızlarını kapatmak ve hücrelere toz girmesini engellemek amacı ile kilitlerin bitimlerinde kapak kullanılır.

    Kenarların gizlendiği uygulamalarda mikro delikli yapışkan bant Anti Dust özellikli tahliyeli bant) ile birlikte kullanılır.

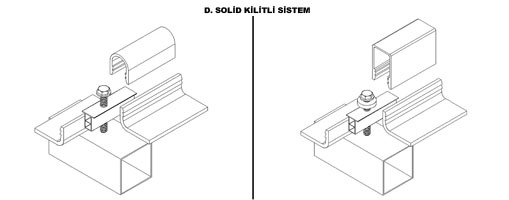

    Bağlantı Sistemleri

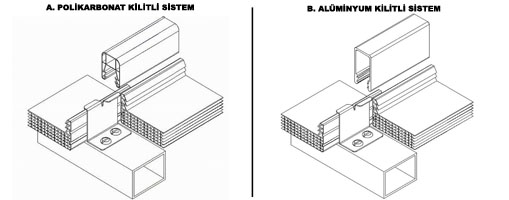

    1-2

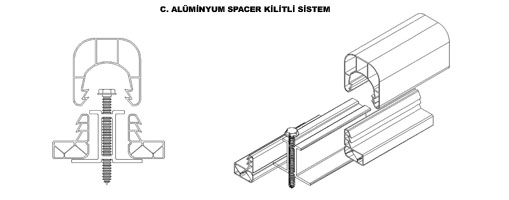

    3-4

    5-6

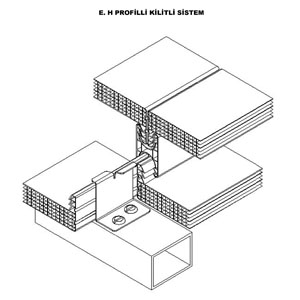

    7

    Plakaların Genel Özellikleri

  • Kalınlıkları 8, 10 ve 12 mm olan paneller için genişlik 600 mm ve kalınlığı 16 mm olan paneller için 600 mm ve 1040 mm.'dir.
  • Panellerin standart uzunlukları 11.98 metre olmakla birlikte, özel boy olarak daha uzun ve kısa boylarda üretim yapılabilir.
  • Kalınlık: 8, 10, 12 ve 16 mm için
  • Genel Yükseklik; 38, 40 ve 46 mm polikarbonat konektörler (kilit sistemi).

    Genel Yükseklik; 62, 64 ve 70 mm alüminyum konektörler (kilit sistemi)

    Plaka Kalınlığı Konnektörsüz Ağırlık polikarbonat Konnektör ile Ağırlık Alüminyum Konnektör ile Ağırlık
    8mm 1660 gr/m2 1900 gr/m2 2900 gr/m2
    10mm 2250 gr/m2 2500 gr/m2 3500 gr/m2
    16mm 3200 gr/m2 3550 gr/m2 4550 gr/m2

    Renkler

    Standart renkler şeffaf, bronz, opal ve reflekte gridir. Talep üzerine plakalar mavi, yeşil veya diğer RAL renklerinde üretilebilir.

    Danpalon'un Diğer Malzemeler ile Karşılaştırılması

    PC CAM AKRİLİK PVC CTB
    DARBE DAYANIMI ÇOK İYİ KÖTÜ ORTA İYİ KÖTÜ
    YALITIM ÇOK İYİ ORTA KÖTÜ ORTA KÖTÜ
    YANGIN DAYANIMI İYİ ÇOK İYİ KÖTÜ ORTA KÖTÜ
    RENK KALICILIĞI ÇOK İYİ ÇOK İYİ ORTA İYİ KÖTÜ
    HAFİFLİK ÇOK İYİ KÖTÜ ÇOK İYİ ÇOK İYİ İYİ

    Kimyasal Maddelere Direnç

    Polikarbonat'ın kimyasal direnci alttaki listede verilmiştir.

    Kimyasal Madde Direnç
    Seyreltilmiş Asitler İyi
    Konsantre Asitler Orta veya İyi
    Organik Solventler-Alkol İyi
    Yağlayıcı Maddeler İyi
    Deterjanlar İyi

    Ses Geçirmezlik

    Andresy CFT test raporuna göre panellerin yankı odasında ölçülen ses geçirmezlik sonuçları aşağıda verilmiştir. Buna göre;

  • 8 mm polikarbonat konektör : 17 dBA (rose) – 14 dBA (route)
  • 8 mm alüminyum konektör : 19 dBA (rose) – 16 dBA (route)
  • 10 mm polikarbonat konektör : 21 dBA (rose) – 19 dBA (route)
  • 10 mm alüminyum konektör : 20 dBA (rose) – 18 dBA (route)
  • 16 mm polikarbonat konektör : 21 dBA (rose) – 19 dBA (route)
  • 16 mm alüminyum konektör : 22 dBA (rose) – 20 dBA (route)
  • Isı Geçirgenlikleri

    Kristal tabakaların akış bölümünde termal iletim katsayısı:

    8mm U= 2,46 W/m2 K
    10mm U= 2,11 W/m2 K
    12mm U= 1,84 W/m2 K
    16mm U= 1,53 W/m2 K

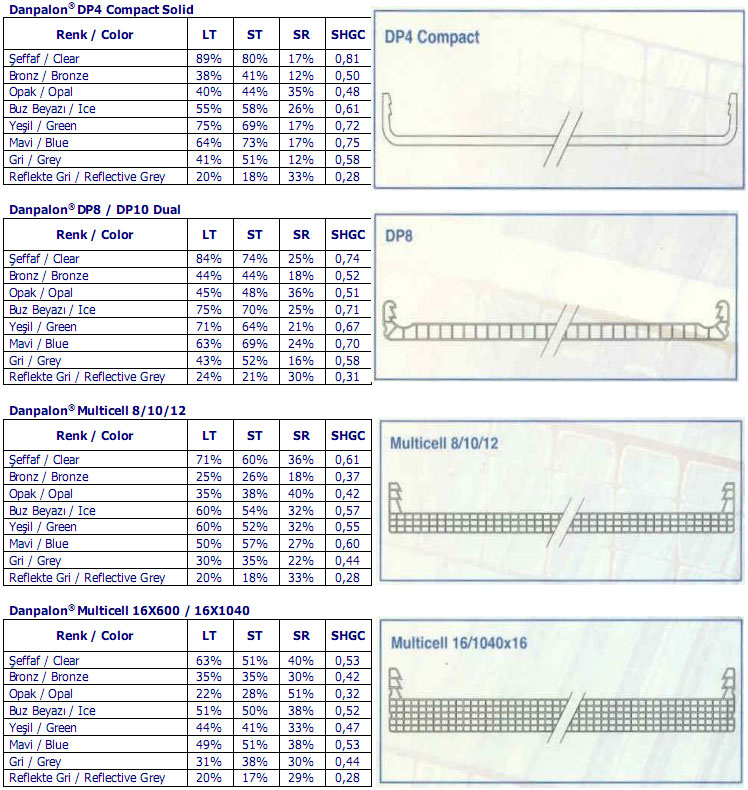

    Işık Geçirgenlikleri

    danpalteknik

    Sert Cisimler İçin Darbe Direnci

    8, 10, 12 ve 16 mm polikarbonat panel için (Kaynak CSTB raporu No. GM 94/2 ve GM 89/10)16 MM Kalınlık Darbe Dayanımı : Paneller 25mm iriliğinde ve 21 mt/saniye hızla çarpan dolu taneleri etki etmedi.(ASTM E-822-81'e göre)

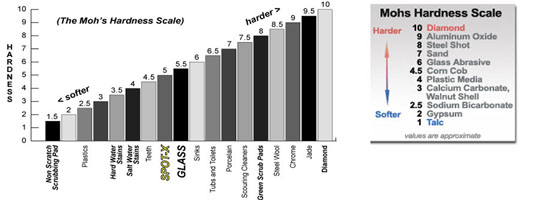

    11-22

    Küçük sert cisimler için darbe direnci (hale) Testler NF P 50-502 standartlarına göre yapılmıştır:

  • CSTP Raporu GM 89/10, 10 mm DANPALON parçaları maksimum 25 m/s hızında 12ci vuruştan sonra hafif şekil bozukluğu göstermiş, ancak delinme olmamıştır. 37 m/s hızında kırılma görülmedi.
  • CSTB Raporu GM 94/2, 8 ve 16 mm'lik DANPALON parçaları maksimum 15 m/s hızda 20ci vuruştan sonra, kalıcı deformasyon ve 1 mm derinlikte parlak etki görüldü.
  • Yangın Direnci

  • 8 mm polikarbonat panel – Kristal, buz, Opal: M1 raporu LCPP No.1655/98
  • 10 mm polikarbonat panel – Kristal, buz, Opal: M1 raporu LCPP No.542/99
  • 16 mm polikarbonat panel – Kristal, buz, Opal: M1 raporu LCPP No.165
  • Fire Behaviour Smoke Production Flaming Droplets
    B S2 D0

    Classification:B-S2,D0

    Yangın performans testleri polis merkezinde merkez laboratuarında yapılmıştır :

  • 8 mm DANPALON – Kristal, buz, opal ve Mavi : M1 LCPP Rapor No. : 1655/98 – tarih 29/01/1999.
  • 10 mm DANPALON – Kristal, buz, opal ve Mavi : M2 LCPP Rapor No. : 542/99 – tarih 05/07/1999.
  • 16 mm DANPALON – Kristal, buz, opal ve Mavi : M1 LCPP Rapor No. : 1657/98 – tarih 18/02/1999
  • Akustik

    16 mm polikarbonat panel için DIN 52210 standartlarına uygun olarak Kaynak FIB rapor No. 173/1993

    21/01/1999 tarihli Andresy CFT test raporuna göre DANPALON parçalarının yankı odasında ölçülen ses geçirmezlik sonuçları altta verilmiştir :

  • 8 mm DANPALON –polikarbonat konnektör: 17 dBA (gül) – 14 dBA (route)
  • 8 mm DANPALON –alüminyum konnektör: 19 dBA (gül) – 16 dBA (route)
  • 10 mm DANPALON –polikarbonat konnektör: 21 dBA (gül) – 19 dBA (route)
  • 10 mm DANPALON –alüminyum konnektör: 20 dBA (gül) – 18 dBA (route)
  • 16 mm DANPALON –polikarbonat konnektör: 21 dBA (gül) – 19 dBA (route)
  • 16 mm DANPALON –alüminyum konnektör: 22 dBA (gül) – 20 dBA (route)
  • Referanslar

    Polikarbonat ışıklık ve aydınlatma panelleri yaklaşık 20 yıldan bu yana cephe giydirme ve çatı ışıklık malzemesi olarak kullanılmaktadır. Günümüzde cephe, çatı ve ışıklık malzemesi olarak kullanım alanı 1.500.000 m2 'yi aşmıştır.
